一、 仪器品牌型号

品牌：Bruker OPTIK GmbH & Co.KG  LUMOSII

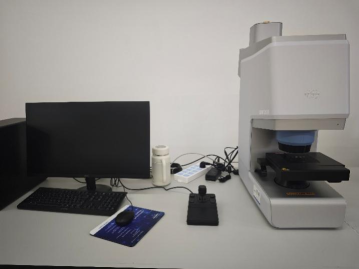

图片：

二、性能指标

1.3 技术指标要求

1.3.1 全自动傅立叶变换红外显微镜，全自动控制 ATR 晶体，全自动控制透明刀口光阑，全自动控制聚焦镜，全自动控制可见光起偏器和检偏器，全自动控制样品台，全自动控制 XYZ 方向驱动，全自动控制红外测试模式和可见观察模式的切換，全自动控制红外测试模式和可见观察模式的数值孔径，电子识别样品台。

1.3.2 光学设计：可见光与红外光共轴光路设计、完全消除可见光与红外光之间的光学误差及光学畸变，后期可根据实验需要加装偏正附件。

1.3.3 光谱范围：5,500-670cm-1 ，ZnSe 光学元件。

1.3.4 信/噪比：优于 25000:1（MCT 检测器，1 分钟扫描，100 微米光阑，4cm-1 分辨率条件测试）。

1.3.5 波数精度： 优于 0.0005cm-1（1554cm-1，重复测量 10 次）。

1.3.6 波数准确性：优于 0.05cm-1（1554cm-1 标准品测试）。

1.3.7 空间分辨率：标准分辨率≤10μm，采用ATR 物镜≤1.25μm。

1.3.8 物镜镜头：≥32倍物镜镜头，ATR晶体自动置于红外光路焦点处，内置全自动压力控制单元。

1.3.9 分束器：中红外Znse材质分束器。

1.3.10 激光器：半导体激光器或 HeNe 激光器，质保 10 年。

1.3.11 CCD 摄像头，大于等于400万像素，样品聚焦面电脑屏幕实时显示， 可见图像可存储，无需目镜。

1.3.12 检测器：可安装 2 个检测器，自动切换，无需手动更换，如液氮制冷 MCT 检测器，面阵列检测器

1.3.13 面阵列检测器：含≥32×32 像素检测器元件，每 2.2 秒≥1024 个光谱 @4cm-1，1 mm × 1 mm，单次扫描。

1.3.14 干涉仪：采用Rocksolid 永久准直干涉仪，质保10年。全镀金镜面，无需动态调整。

1.3.15 自动照明透明刀口光阑，最小可达5×5μm2。

1.3.16 全自动化的 ATR 晶体的ATR物镜（非手动插拔式 ATR 物镜）。测试过程中ATR晶体全自动上下移动，结合全自动样品台，可做ATR面扫描实验。

1.3.17 样品台工作距离：≥40mm具有向外伸缩功能。调节范围: 不小于 50x 75 mm，最小调节步长：0.1±0.0001μm。

三、仪器主要用途

显微红外光谱最重要的应用是中红外光谱范围微区或微小样品中有机化合物的结构鉴定。通过与标准谱图比较，可以确定化合物的结构；对于未知样品，通过官能团、顺反异构、取代基位置、氢键结合以及络合物的形成等结构信息可以推测结构。

四、面向学科

本仪器广泛应用于本仪器广泛应用于化学、材料、生物、环境、海洋等领域。

投入时间：2026年3月9日        存放地点：东盟楼515

管理人员：张弨                联系方式： 15799033181
